Thermografien

Aufnahme eines Satteldaches mit einer Walmgaube

Bei dem Blick auf das Dach werden die Erwärmungen entlang der Mittelpfette, beim First rechts und am rechten Ortgang deutlich hervorgehoben. Aus wärmetechnischer Sicht entsteht hier ein höherer Wärmeverlust über konvektive Wärmebrücken (fehlende Luftdichtheit). Das lässt sich mit ein paar Euros im Jahr für die zusätzliche Energie noch als harmlos einstufen. Aus bauphysikalischer Sicht allerdings und das besonders bezogen auf den möglichen Feuchtetransport kann hier ein Bauschaden entstehen.

Die warme Luft transportiert neben der Wärme auch Feuchtigkeit, die wiederum in der Konstruktion auf dem Weg nach außen kondensieren kann. Diese Feuchteschäden werden häufig erst Jahre später bemerkt, wenn der Schaden schon erhebliche Ausmaße angenommen hat. Wir empfehlen in solchen Fällen, die Konstruktionen von einem Fachmann i.d.R. einem Dachdeckermeister überprüfen zu lassen.

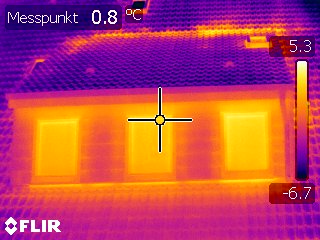

Thermografie - Detailaufnahme einer Gaube

Detailaufnahme einer Gaube

Aufnahme einer Pultdachgaube auf einem Satteldach

Die Erwärmungen oberhalb des Gaubendaches und vor der Gaubenfront sind deutliche Zeichen für nicht fachgerechte Anschlüsse. Auch hier wird neben der Wärme auch Feuchtigkeit transportiert und kann über einen längeren Zeitraum gesehen Bauschäden verursachen.

Es ist bei Thermografieanalysen daher immer wichtig, die einzelnen Bereiche auch einer Detailbetrachtung zu unterziehen. Wir erstellen daher von einem Gebäude nicht nur eine Aufnahme pro Hausseite, sondern achten darauf, das bei auffälligen Erwärmungen auch Detailaufnahmen gemacht werden.

Aufnahme eines Hauseingangs

Die auskragende Betonplatte im Eingangsbereich transportiert die Wärme aus der Kellerdecke direkt nach außen. Neben einer warmen Fußmatte und einem unnötigen Wärmeverlust können hier auch Probleme entstehen. Im Falle einer Außenwanddämmung kann die Oberflächentemperatur im Leibungsbereich der Haustür derart absinken, dass der Taupunkt unterschritten wird. Es muss nicht immer zum Tauwasserausfall kommen, doch Schimmelpilze bilden sich schon einer Luftfeuchtigkeit an der Oberfläche von 80 %.

Aufnahme einer Glasbausteinwand

Glasbausteine sind im Falle einer Sanierung der Außenfassade gegen Fenster zu ersetzen. Die U-Werte der Glasbausteine von bis zu 3 W/m²K sind gegenüber einer gedämmten Außenwand (30 cm Hochlochziegel und 16 cm WDVS WLG 035) mit 0,19 W/m²K mehr als 15-fach so hoch.
